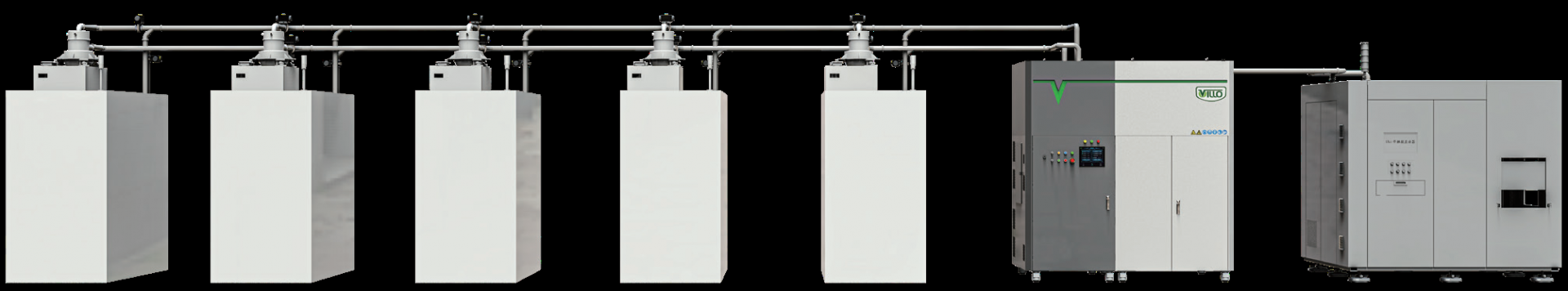

金屬增材設備粉末管理系統
產品簡介
金屬增材設備粉末管理系統，將RGV自動化取件系統和AGV粉車運輸系統相結合。具有流程自動化、流程安全化、智能化等優勢，真正實現生產過程環保、安全、智能、自動化。該系統具備強大的功能和高度集成化設計，能夠顯著簡化粉末處理流程，涵蓋了吸粉、篩分、上粉等全流程操作。
產品特點
安全性 :系統設計符合高標準安全要求，確保操作人員安全和設備穩定運行。
高效性：優化了粉末處理流程，顯著提升了生產效率，減少了風機停機時間。
精準性：采用先進的控制技術，確保吸篩送的高精度，滿足3D打印對材料的高要求。
智能化：能夠實時監控設備運行狀態，實現智能化管理。
自動化：系統高度自動化，減少人工干預，降低了操作難度和人為誤差，提高生產的一致性和可靠性。
?
| 項目 | 參數 |
| 配套打印機數量（臺） | 1拖5臺打印機 |
| 上料速率(L/min） | 3 |
| 篩分速率(L/min) | 3 |
| 上粉垂直高度（m） | ≤8 |
| 上粉水平距離（m） | ≤25 |
| 自動化功能 | AGV對接 |
| 新粉供應 | |
| 篩分 | |
| 余粉回收存儲 | |
| 溢粉回收 | |
| 變位機粉末回收 |
?

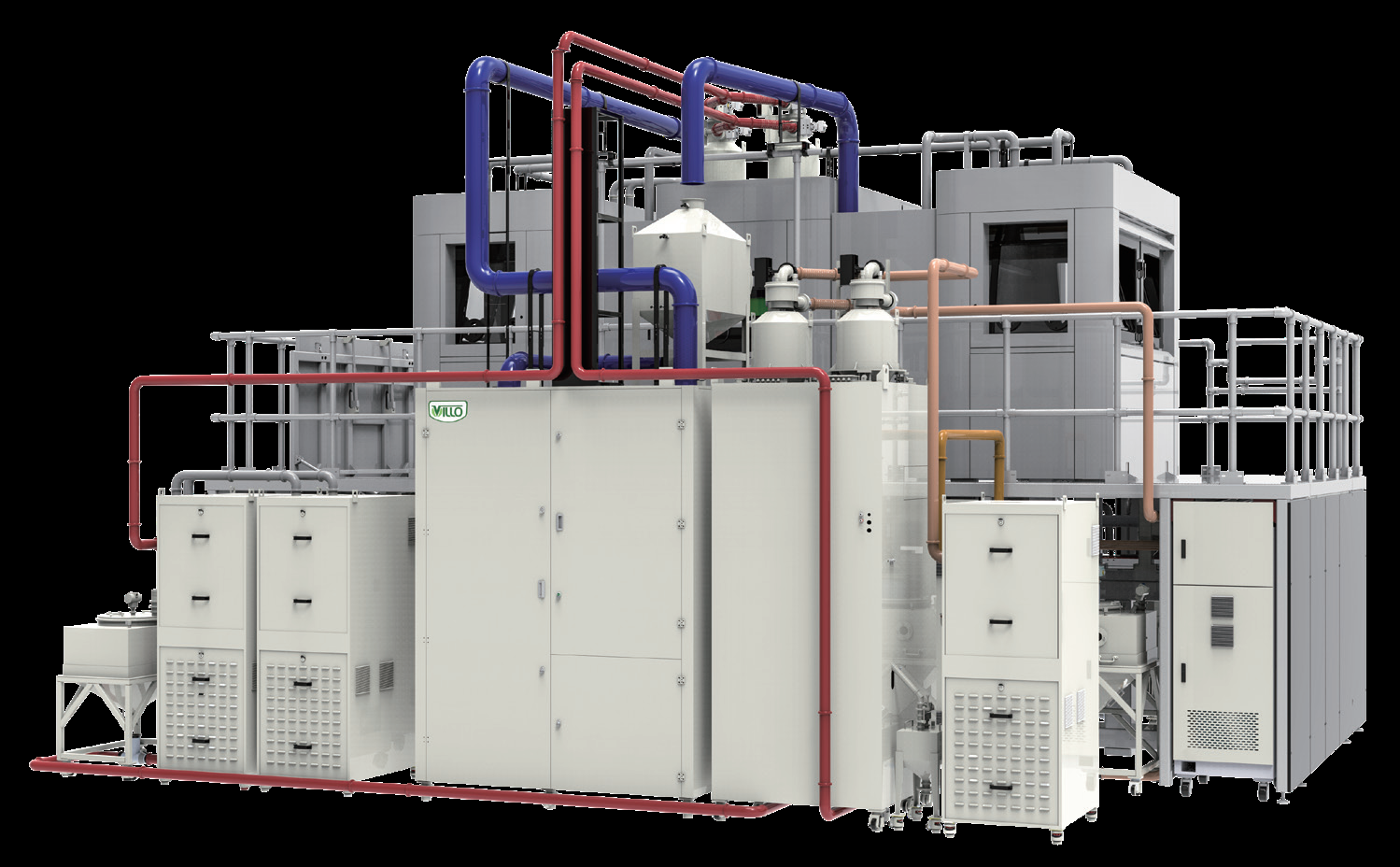

金屬增材全智能化輔助系統
?產品簡介
我司精心研發的金屬增材全智能化輔助系統， 具有安全、高效、智能的特點， 由外置氣氛循環過濾、吸粉、篩分、上粉等模塊組成創新型3D打印金屬粉末處理系統。該系統已在業界享有盛譽的3D打印商處成功投入生產運行，展現出其卓越的性能和穩定性，是增材制造產業化生產的必然選擇。
?
| 項目 | 參數 |
| 模塊 | 外置氣氛循環過濾模塊 |
| 過濾方式 | 永久過濾（≥5年） |
| 適用粉末 | 高溫鎳合金，鋁鎂合金，鈦合金， 純鈦等金屬粉末 |
| 配套腔體尺寸（mm） | ≤2000 |
| 除塵效率 | ＞0.3μm，二、三級過濾 99.99％ |
| 過濾層級 （選配） |
①前置旋風 |
| ②永久過濾 | |
| ③高效過濾 | |
| 安全功能 （選配） |
①粉末惰化 |
| ②泄爆裝置 |
| 項目 | 參數 |
| 模塊 | 上料/篩分模塊 |
| 速率（L/min） | ≤3 |
| 垂直高度（m） | ≤8 |
| 水平距離（m） | ≤25 |
| 運行方式 | 閉環 |
?

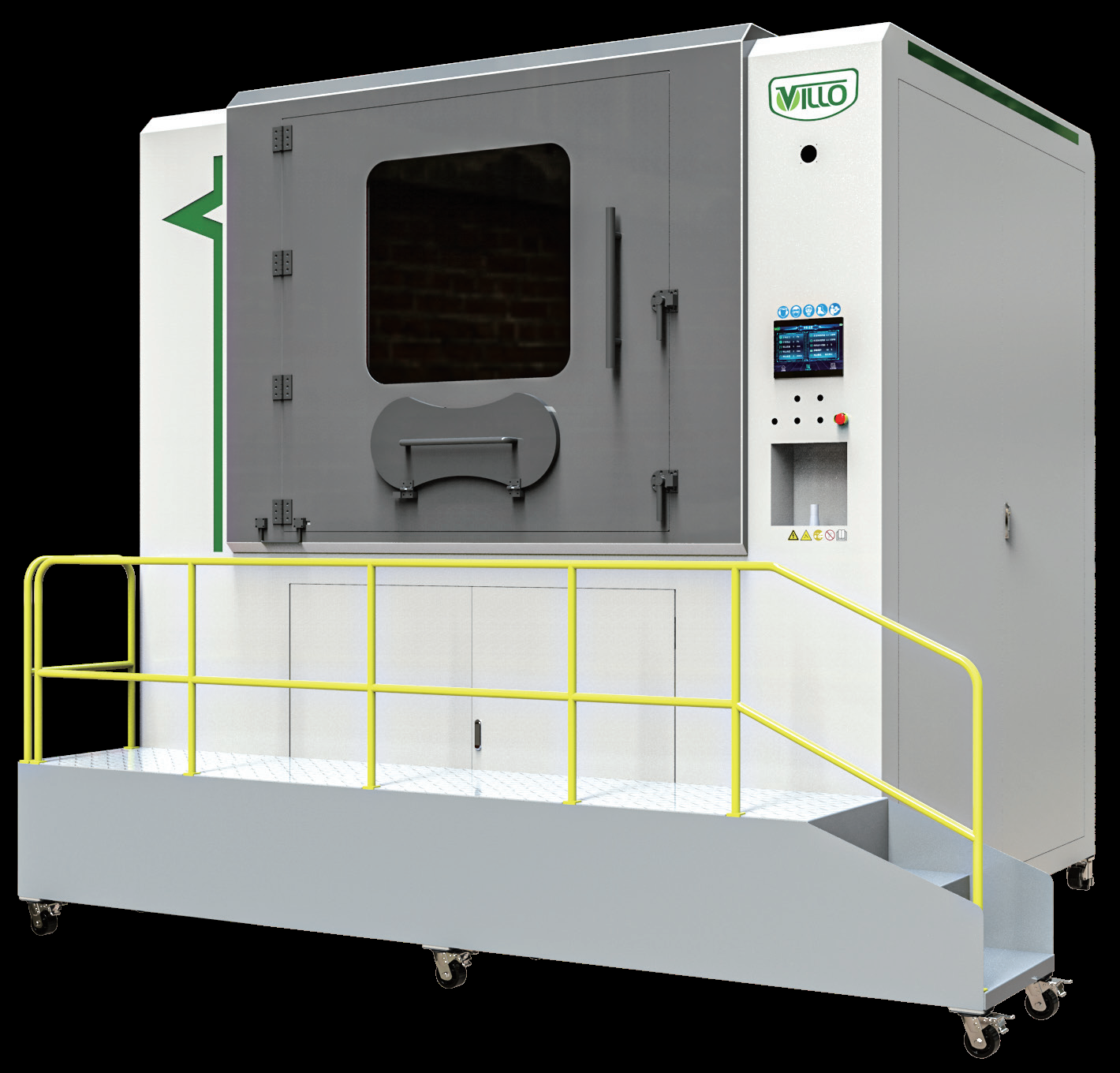

自動清粉機
解決方案
針對清理復雜工件殘留粉末，我司精心打造的自動清粉機專為此設計。設備集成前沿清粉技術，能實現無死角清粉。高壓吹起協同負壓吸塵的雙重清理模式，可將深槽、狹窄內角及內腔流道里的頑固粉末輕松剝離。安全防護上，針對鈦合金、鋁合金等活潑金屬粉末，自動清粉機運用全密閉腔體設計，配備惰性氣體保護系統，保證設備處于微氧狀態下清理粉末，有效抑制爆炸風險，保障清粉過程安全。
產品特點
自動清粉機配備先進程序，驅動工件 0 - 360° 旋轉，支持觸屏、搖桿控制，精準清除復雜結構內粉末，高效完成清粉 。
工件旋轉平臺配有高、低頻兩種震動模式，可依工件形狀尺寸設振動模式與頻率，振散粉末，提升清粉效果 。
全自動惰性氣體保護系統，具備自動洗氣、監測補氣、恒壓控制及泄壓保護功能，啟動即營造惰性環境，有效抑制反應的發生，避免粉末與空氣接觸發生氧化，保持粉末純凈度。
配備先進門禁防呆設計，手套進入孔門板與鉸鏈開關連鎖，運動中開門即報警停機。清粉腔門板與平臺運動、氧傳感器聯動，低氧時無法開門，全方位保障人員安全 。
設備尾氣處配置H級高效過濾，過濾精度0.3~1μm/過濾效率≥99.95%，可高效凈化排出尾氣。
?
| 項目 | 參數 | |
| 型號 | VCT-3DP-F400 | VCT-3DP-F1000 |
| 電源（V/Hz） | 380/50 | |
| 額定功率（kW） | 6.0 | 15 |
| 可裝含基板工件尺寸（mm） | ≤450*450*500 | ≤800*800*1200 |
| 最大額定負載（kg） | 400 | 1000 |
| 外形尺寸（mm） | 2100*1400*2300 | 4700*3500*3600 |
| 壓縮空氣壓力（Mpa） | 0.5~0.8 | |
| 惰性氣體壓力（Mpa） | 0.5~0.7 | |
| 惰性氣體流量（L/min） | ＞200 | |
| 尾氣過濾等級 | H級 | |
| 適用粉末 | 鎳合金、不銹鋼、鋁鎂合金、鈦合金等金屬粉末 | |
?

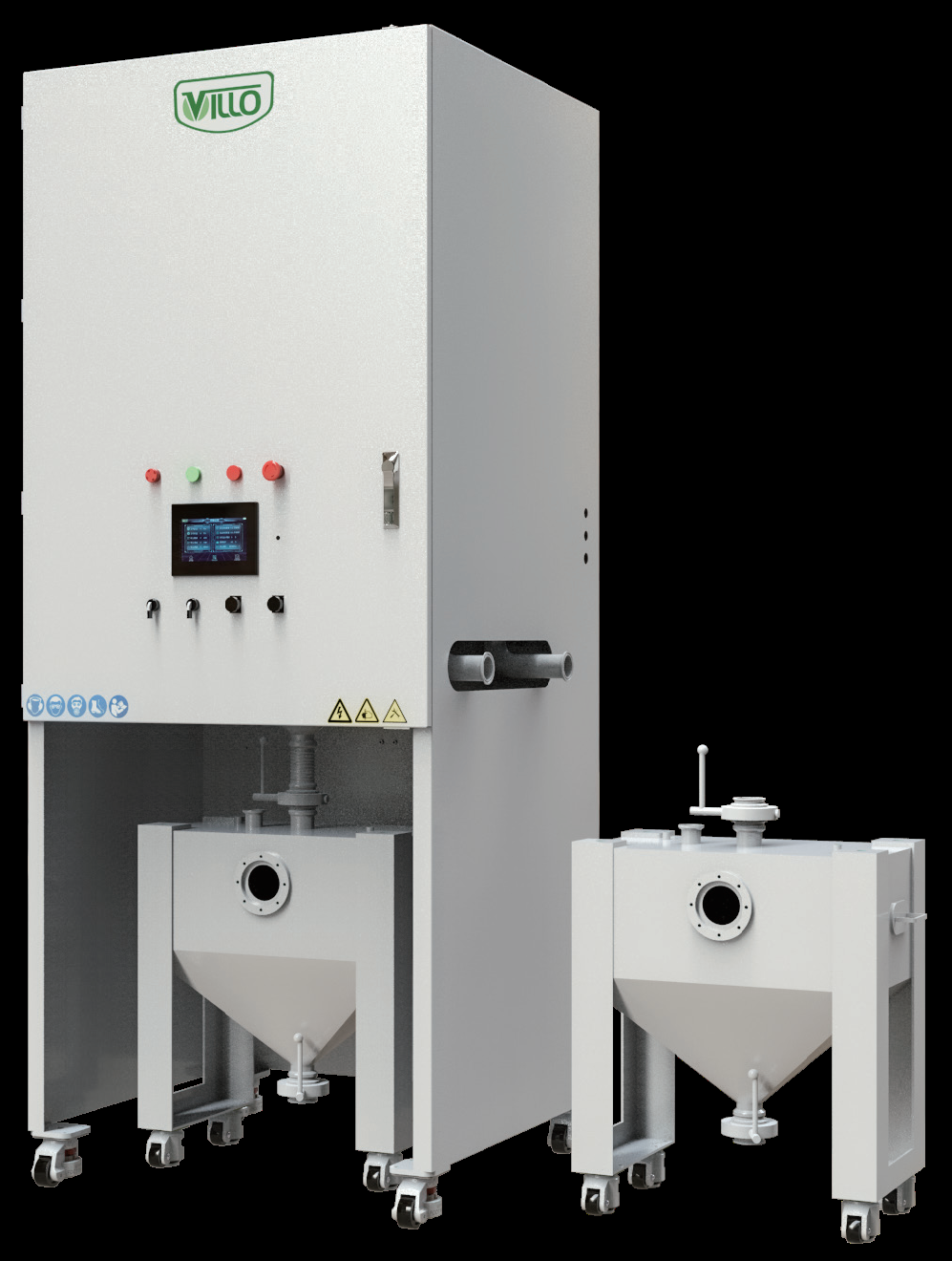

吸篩一體機
需求點
收集打印機內多余的粉末時，往往需要人工吸粉到儲粉罐中，隨后將儲粉罐中的粉末轉運到篩粉機進行篩粉后方可重復利用。頻繁的轉運會對環境造成污染和人力的浪費，需要實現自動吸粉和篩粉，實現人工智能化。
解決方案
在微氧環境下，同時實現粉末收集及篩分功能，減少人工回收粉罐舊粉篩分等流程。提升生產效率、減少污染風險。
適用工況
本設備適用于金屬3D打印設備廢粉的手動清潔工作。
產品特點
超聲波震動篩分單元 :通過超聲波高頻震動+雙震動電機低頻震動，可以在微米范圍內將振蕩力均勻地傳輸至網面上。利用高低頻的結合可以減少篩面與物料之間的磨擦，減少網眼堵塞，從而增加篩粉效率。
分離過濾單元 :分離過濾單元具備過濾功能、反吹功能、氧濃度監測功能，自動泄壓、機械泄壓等集成一體；將回收的粉末收集到分離過濾單元內進行氣粉分離，潔凈氣體重返篩前儲粉車，回收粉末儲存在分離過濾單元內，通過高料位監測內部粉末是否滿料，開啟蝶閥進行篩分。
?
| 項目 | 參數 |
| 型號 | VJS-BN-010LNZ-N1R |
| 電源（V/Hz） | 380/50 |
| 額定功率（kW） | 1.0? |
| 最大風量（m3/h） | 300 |
| 最大負壓（mbar） | 50 |
| 標配進風口（mm） | φ51 |
| 噪音(dB(A)) | ≤73 |
| 氧濃度環境（ppm） | ≤5000 |
| 工作氣壓（Pa） | 200-5000 |
| 洗氣時間（min） | ＜20 |
| 外形尺寸（mm） | 1266*711*2345 |
?

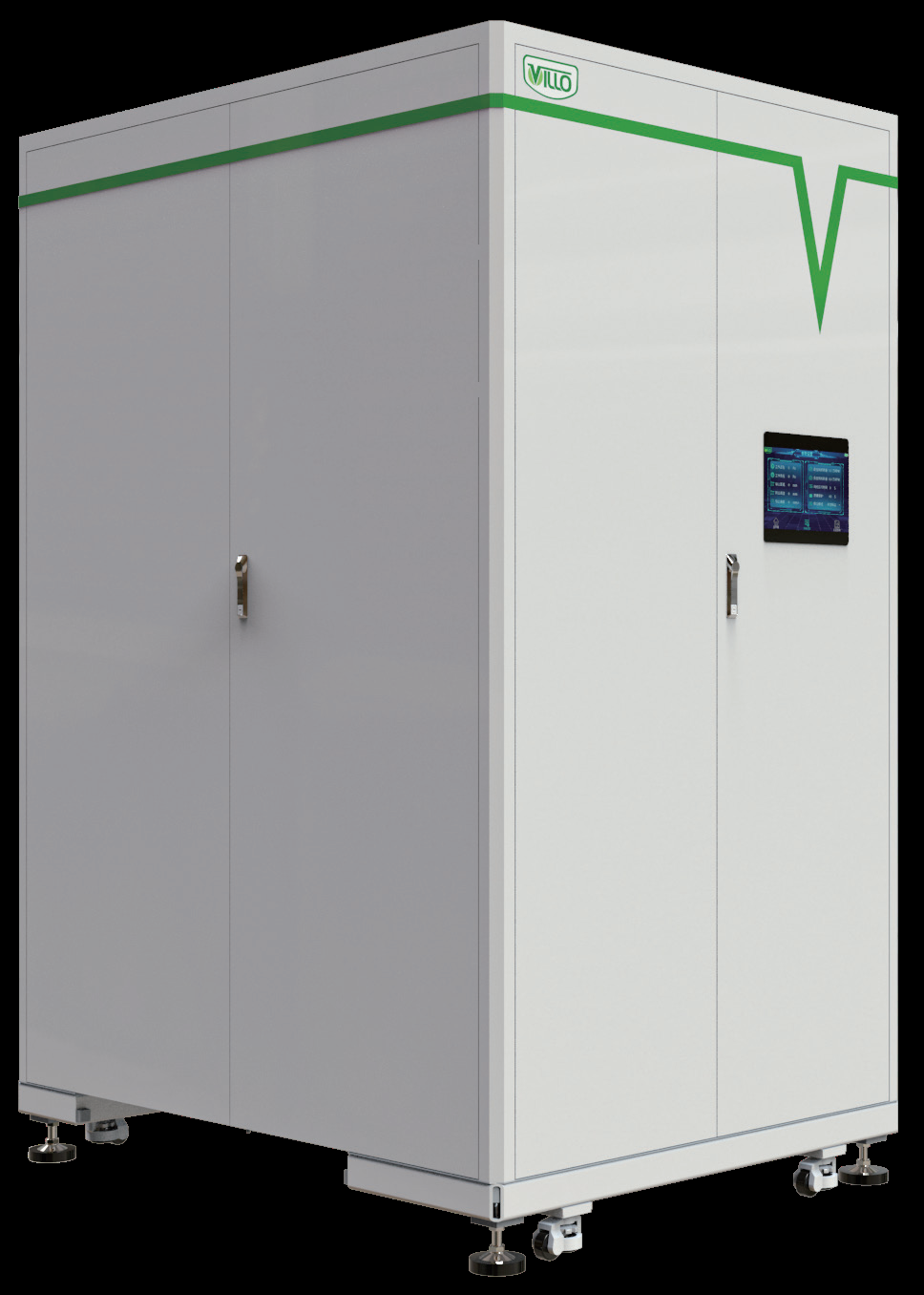

氣體循環柜
需求點
在打印機工作的過程中，會產生少量細微的粉末，若不及時清理，會嚴重影響產品質量，甚至會發生爆炸。
解決方案
針對粉末的性質和打印腔體絕氧環境的要求，選用VJS系列高密封型工業集塵器；配有防靜電材質過濾器，有效除靜電。氣密性好、耗氣量低。
適用粉塵
高溫鎳合金、不銹鋼、鋁鎂合金、鈦合金、純鈦等金屬粉末。
?
| 項目 | 參數 | ||
| 型號 | VJS-QB-055LNZ-N1R | VJS-QB-075LNZ-N1R | VJS-QB-110LNZ-N1R |
| 電源（V/Hz） | 380/50 | ||
| 額定功率（kW） | 5.5 | 7.5 | 11 |
| 最大風量（m3/h） | 500 | 800 | 1050 |
| 最大負壓（mbar） | 200 | 220 | 220 |
| 適用腔體尺寸（mm） | 460*360 | 460*460 | 720*720 |
| 氧濃度環境（ppm） | ≤200 | ||
| 噪音(dB(A)) | ≤72（正常工作狀態下） | ||
| 一級過濾 | 前置旋風桶 | ||
| 二級過濾 | 永久濾芯或阻燃防靜電濾芯 | ||
| 三級過濾 | H14高效過濾 | ||
| 選配 | 冷卻降溫裝置、粉末惰化裝置 | ||
| 工作氣壓（Pa） | 200-5000 | ||
| 洗氣時間（min） | ＜60 | ||
?

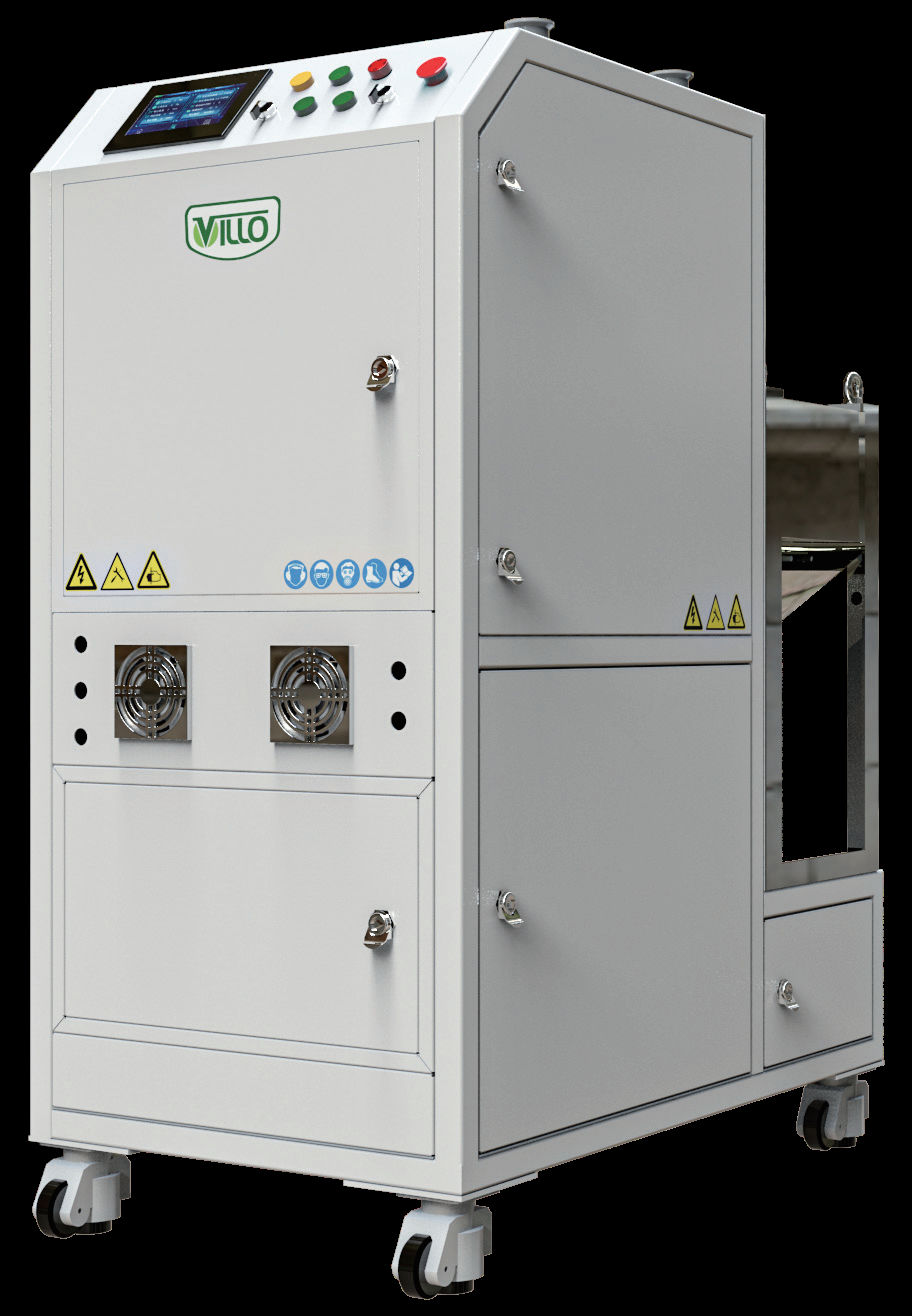

真空上料機
需求點
在打印機工作開始或過程中，使用人力上料，會產生環境的污染和人力浪費，需要自動送粉，實現人工智能化。
解決方案
根據粉塵的性質、打印腔體絕氧環境的要求和上粉量多少，選配不同配置的VJS系列真空上料系統。配有防靜電PTFE覆膜濾筒，有效除靜電，氣密性好、耗氣量低。
適用粉塵
高溫鎳合金、不銹鋼、鋁鎂合金、鈦合金、純鈦等金屬粉末。
用于溢粉罐粉塵收集，成型室多余粉塵清潔，粉塵篩分分級，并可同步回用至上料系統。
?
| 項目 | 參數 |
| 型號 | VJS-LN-022LNZ-N1R |
| 電源（V/Hz） | 220/50 |
| 額定功率（kW） | 2.2 |
| 氧濃度環境（ppm） | ≤5000 |
| 送粉速度（L/min） | 3 |
| 噪聲（dB(A)） | ≤72 |
| 工作氣壓（Pa） | 200-5000 |
| 洗氣時間（min） | ＜20 |
| 標配進風口（mm） | ?51 |
| 可移動性 | 移動腳輪 |
| 外形尺寸(mm) | 1200*680*1350 |
?

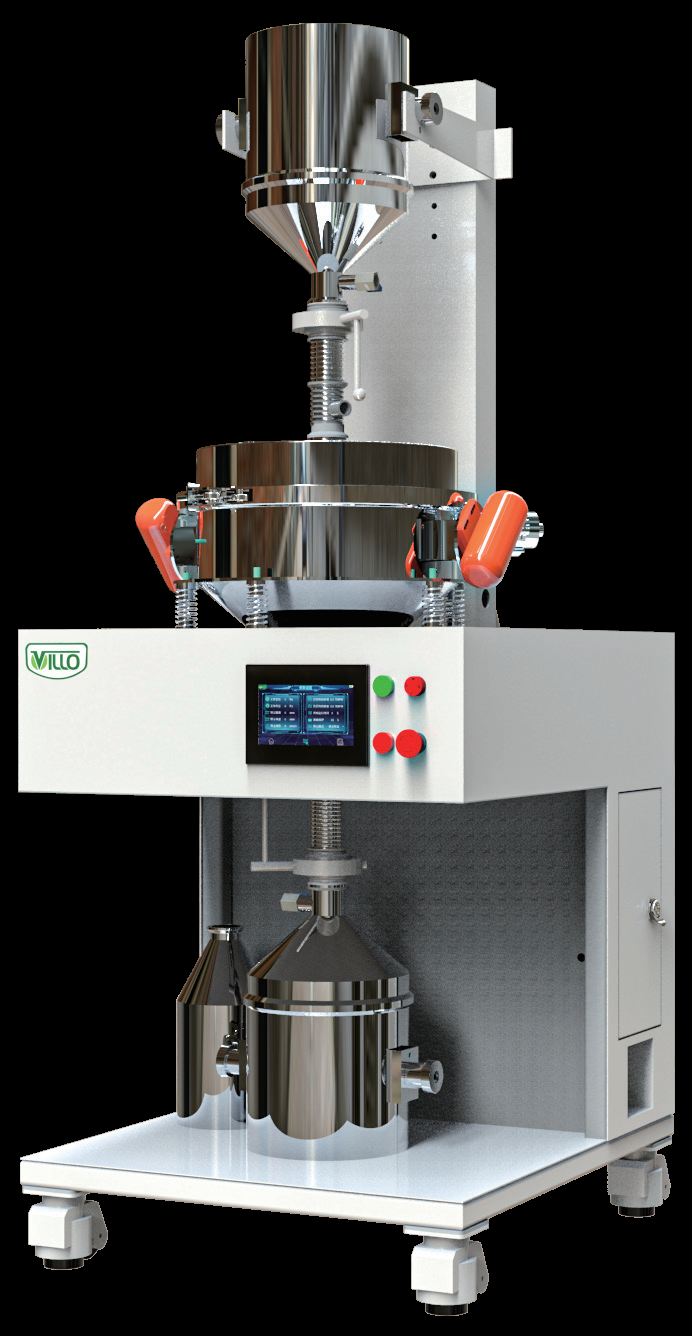

篩分機
需求點
針對金屬3D打印機使用的粉末進行精準篩分，氣密性要求高。
解決方案
通過雙振動電機布局加高頻超聲波振動，針對粉末的性質以及客戶對氧濃度要求，對粉塵進行篩分過濾，實現粉塵高效回收；往設備內充入惰性氣體，保持內部氣氛為低氧狀態，避免粉塵自燃的危險性，保護人員操作安全性。
適用粉塵
高溫合金，不銹鋼，鋁合金，鈦合金等金屬粉末。
?
| 項目 | 參數 | |
| 型號 | VJS-SN-008LNZ-N1R | VJS-SN-008LNZ-N2R |
| 電源（V/Hz） | 220/50 | |
| 功率（kW） | 2*0.04 | |
| 噪音(dB(A)) | ≤75 | |
| 篩分幅面（mm） | Φ360 | |
| 過濾精度（目） | 默認出貨：260目 （可選其他目數篩網） | |
| 氣密性 | 充入3000Pa氣體，半小時壓降100Pa以內 | |
| 微氧檢測 | √ | |
| 壓力檢測 | √ | |
| 外形尺寸（mm） | 850*720*2010 | |
| 國產超聲波 | √ | × |
| 進口超聲波 | × | √ |
?

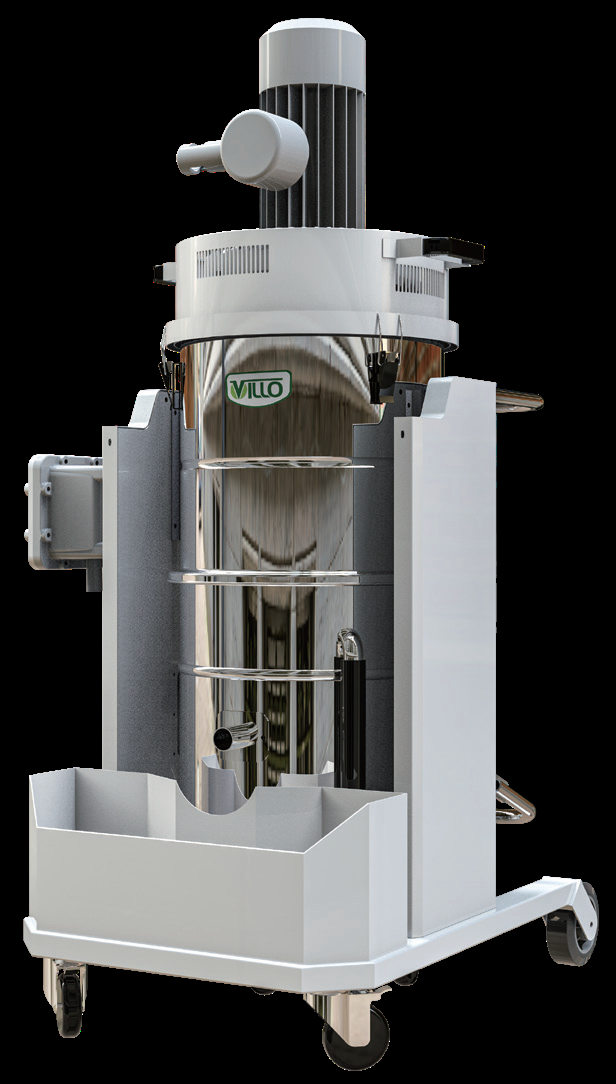

濕式防爆吸塵器
安全性
本設備采用2.2KW防爆渦輪風機，使用水過濾+多層高效過濾結構,確保安全使用。本設備取得整機防爆認證，可處理不銹鋼、模具鋼、鈷鉻合金、鈦合金、鋁合金、無氧銅、鎳基高溫合金等多種爆炸粉塵。
便利性
本設備外形尺寸830×743×1629，裝有萬向腳輪，移動靈活，拆卸維護操作方便。
適用工況
本設備適用于清潔3D打印設備打印完成后，作業臺或有殘留粉體的地方。
?
| 項目 | 參數 |
| 型號 | VKO-220RZ |
| 電源（V/Hz） | 380/50 |
| 額定功率（kW） | 2.2 |
| 最大風量（m3/h） | 250 |
| 最大負壓（mbar） | 260 |
| 噪音(dB(A)) | ≤75 |
| 收集桶最大容積（L） | 100 |
| 濾筒材質 | 防靜電覆膜 |
| 過濾面積（㎡） | 2.2 |
| 過濾精度（μm） | 0.3-1 |
| 過濾效率% | 99.15 |
| 外形尺寸（mm） | 820*970*1660 |
